【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

2024/9/14 14:08:42
浏览次数: 2

LFCV-2202+是一款微型低温共烧陶瓷(LTCC)低通滤波器,具有DC至22GHz的通带,支持各种应用。由于其坚固的单片结构,该型号在宽带上提供了1.7 dB的典型插入损耗。该滤波器采用1210陶瓷小尺寸封装,是密集信号链PCB布局的理想选择,可以补充MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化,同时提供了一种非常适合高湿度和高温极端环境的产品。

【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

特性

阻带抑制,典型值40 dB。

坚固的陶瓷结构

阻带抑制,典型值35dB。

小尺寸,1210

应用

通信、雷达、电子战和电子对抗防御系统

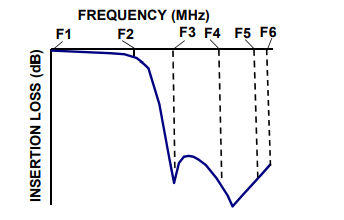

典型频率响应

【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

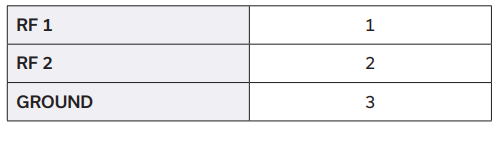

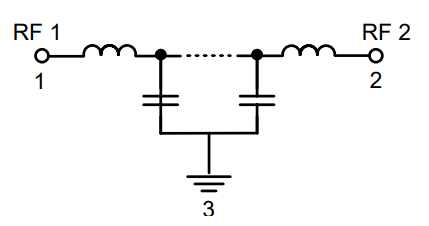

功能示意图

【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

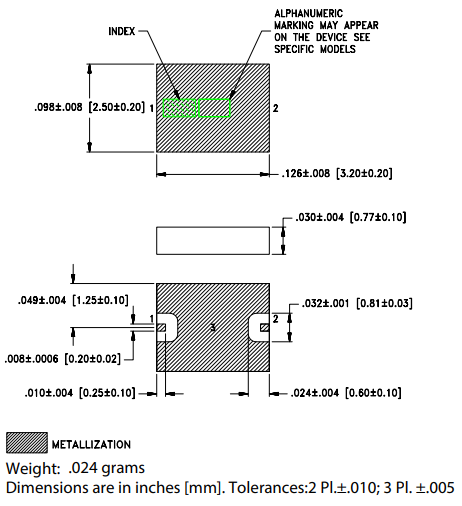

外观尺寸图

【MINI】LFCV-2202+陶瓷(LTCC)低通滤波器中文资料

点击购买:LFCV-2202+
